Как работает противопожарный привод в случае возникновения чрезвычайной ситуации?
Противопожарный привод является частью системы защиты здания и переводит клапан в безопасное положение при пожаре или задымлении. Рассмотрим сценарий на примере решений Belimo.

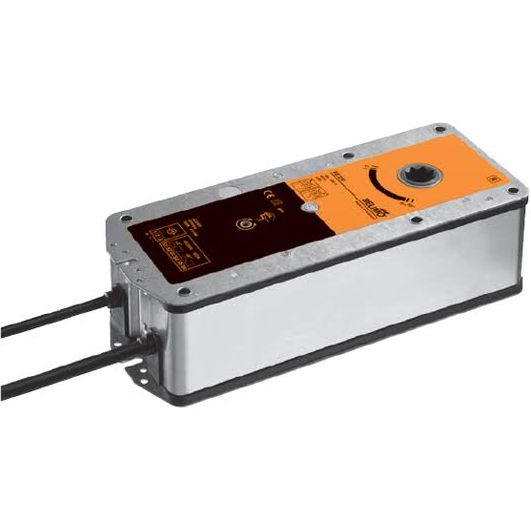

В штатном режиме привод управляет положением противопожарного клапана и передает информацию о его состоянии. Например, приводы серий BFL, BFN и BF предназначены для клапанов разных размеров. Они оснащаются ручным управлением, вспомогательными переключателями для контроля положения и термоэлектрическим устройством срабатывания. При нормальной работе привод удерживает клапан в рабочем положении.
При возникновении чрезвычайной ситуации сигнал от системы автоматики или срабатывание термоэлектрического устройства инициирует переход клапана в защитное положение. Привод прекращает удерживать рабочее положение, а клапан закрывается, ограничивая распространение огня и дыма между зонами. Например, BFL рассчитан на 4/3 Н·м, BFN — на 9/7 Н·м, BF — на 18/12 Н·м. Конкретная модель выбирается с учетом конструкции и размеров клапана.
Контроль не заканчивается самим перемещением. Через вспомогательные контакты система получает информацию о положении "открыто", "закрыто" или об ошибке. Для централизованного мониторинга применяется устройство связи и питания BKN230-24-MOD. Оно позволяет подключать приводы к сетям Modbus RTU или BACnet MS/TP.
