Огнезадерживающие противопожарные клапаны
В целом, согласно данным СП7.13130.2013 и ГОСТ Р 53301-2019, противопожарный клапан – это устройство перекрытия, устанавливаемое в проемах конструкций зданий и вентканалах. Оно срабатывает автоматически либо посредством удаленного управления, с привлечением электропривода. В обоих случаях воздушные каналы, находящиеся в области возгорания, отсекаются от основной системы, также как и часть здания изолируется от очага пожара.
В зависимости от назначения, противопожарный клапан решает разные задачи:
- предотвращать распространение огня – огнезадерживающие клапаны
- обеспечивать отвод дымовых газов – дымовые (противодымные) клапаны
Огнезадерживающие клапаны относятся к категории нормально открытых. Это означает, что устройство изначально находится в положении «открыто», чем обеспечивает свободный поток воздуха. При пожаре срабатывает тепловой датчик, если превышена заданная температура (как правило, 72 °C), либо поступает сигнал от системы АПС. Это приводит в действие механизм закрытия (затвор), и заслонка плотно перекрывает воздуховод, блокируя распространение пламени. После ликвидации пожара, клапан возвращается в начальное положение автоматически или в ручном порядке.
Компоненты конструкции огнезадерживающего клапана:
- корпус – бывает в форме квадрата, круга или прямоугольника; производится из стали с оцинкованной защитой или из коррозионностойкого сплава, крепление фланцевое
- заслонка – подвижная деталь, перекрывающая воздушный поток, при срабатывании
- привод – электромеханический, пружинный, электромагнитный; напрямую отвечает за установку заслонки в нужное положение
- уплотнитель – термостойкий материал для герметичного перекрытия воздуховода
Привод противопожарного клапана может устанавливаться внутри или снаружи корпуса. При этом он непосредственно соединен с осью затвора. Для управления огнезадерживающими нормально открытыми устройствами, обычно применяют электромеханические приводы с возвратной пружиной, такие как Belimo BFN или BLF. При возникновении пожара, они поворачивают ось клапана вместе с закрепленным на ней запорным элементом.
Противодымные противопожарные клапаны
Согласно вышеуказанным нормативным документам, дымовой клапан относится к категории противопожарных, располагаемых в проемах огнестойких дымовых шахт (вертикальные вытяжные каналы), расположенных на эвакуационных путях или в помещениях, подлежащих защите. Противодымные клапаны применяют в системах дымоудаления для отведения продуктов сгорания, недопущения задымления и безопасного выхода людей из здания.
В обычных условиях дымовой клапан закрыт. При получении сигнала от системы пожарной сигнализации о возникновении пожара, устройство автоматически срабатывает – затвор открывается, позволяя системе противодымной защиты эффективно удалять дымовые газы из помещения. После устранения задымления, клапан возвращается в закрытое положение, восстанавливая нормальную работу системы.
Конструкция противодымного клапана во многом схожа с устройством огнезадерживающего:
- корпус – имеет сечение в виде круга, квадрата, прямоугольника; выполняется из оцинкованной листовой стали либо нержавейки; оснащается фланцевым креплением для монтажа в проем строительной конструкции или дымовой шахты
- заслонка – подвижный рабочий элемент, открывающий или закрывающий проходное сечение, при получении управляющего сигнала
- привод – электромеханический, реверсивный или электромагнитный механизм; управляется автоматически или дистанционно; обеспечивает движение заслонки в зависимости от сигналов системы управления

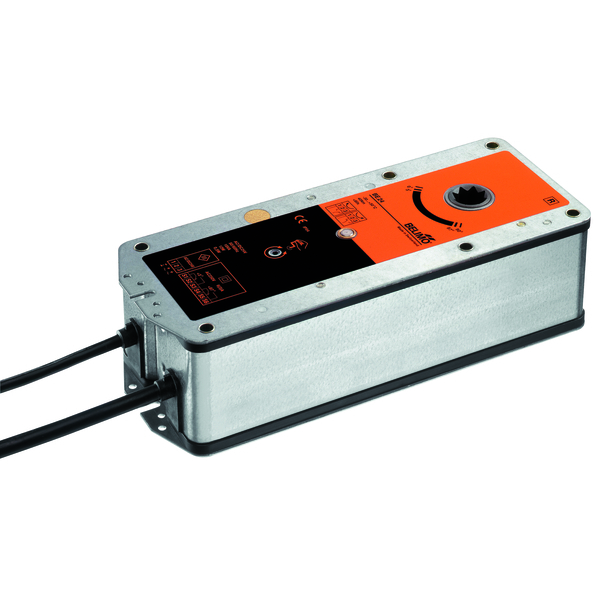

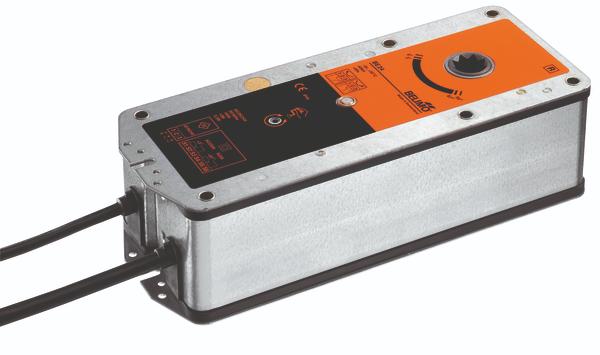

Примером реверсивных приводов для установки на дымовые клапаны могут быть модели линеек Belimo BE или Belimo BLE. В своей конструкции такие устройства не имеют пружинного механизма, поэтому для закрытия оснащаются электрическим двигателем. Относятся к универсальным решениям, поскольку сочетают в себе достоинства приводов двух остальных типов.
Разница между огнезадерживающим и противодымным клапанами
На основе данных предыдущих разделов, выделим основные различия противопожарных клапанов двух типов.
Назначение
Огнезадерживающие и дымовые клапаны выполняют разные функции, хотя оба являются важными элементами систем пожарной безопасности. Первые блокируют распространение огня и продуктов горения. Вторые служат для эффективного удаления дымовых газов из помещения при пожаре. Этим обеспечиваются безопасная эвакуация и работа спасательных служб.
Место установки
Огнезадерживающие клапаны монтируют в точках пересечения вентиляционными каналами противопожарных преград: стен, перекрытий. Это позволяет предотвратить распространение огня между пожарными отсеками. Противодымные клапаны монтируются в системах дымоудаления обычно в специальных дымовых шахтах или в верхней части помещений, для эффективного отвода дыма из зоны пожара.
Принцип работы
Клапаны для автоматического блокирования огня и дыма в нормальных условиях находятся в открытом состоянии, обеспечивая свободный воздушный поток. При увеличении температуры или срабатывании пожарной автоматики, они закрываются, изолируя очаг возгорания.
Дымовые клапаны изначально закрыты. В случае обнаружения дыма или по сигналу средств пожарной безопасности, они открываются, позволяя системе дымоудаления отвести продукты горения из помещения.
Огнестойкость
Требования в части огнестойкости к огнезадерживающим клапанам предъявляются по двум предельным состояниям: E (потеря целостности) и I (потеря теплоизолирующей способности). Например, EI 90 или EI 120. Цифры указывают на минимальное время в минутах, в течение которого клапан должен выполнять свои функции. В случае дымовых противопожарных клапанов имеет значение только первый критерий. Обозначается как E 60 или E 90.
Способ монтажа
Клапаны для предупреждения распространения огня и дыма устанавливают как на воздуховодах, так и непосредственно в строительных конструкциях. Выбор способа монтажа зависит от проектных решений и нормативных требований по пожарной безопасности. Противодымные клапаны монтируют в проемах вертикальных огнестойких каналов систем дымоудаления.
