- Выбирайте модели без пружины возврата, если необходим постоянный поток воздуха. Если важна безопасность, возможность автоматического закрытия заслонки при низких температурах – выбирайте модели с возвратной пружиной
- Выбирайте 2-х позиционный привод, если открываете заслонку не часто. Нужен точный контроль потока воздуха – выбирайте 3-х позиционный привод. Нужна полная автоматизация вентиляции и кондиционирования – подойдет плавно модулируемый привод
- Привод должен соответствовать заслонке по величине крутящего момента
- Соотнесите параметры подключения привода к электросети, с характеристиками контроллера
- Ход штока привода и габариты заслонки должны совпадать
- Дополнительную автоматизацию работы привода обеспечат концевые выключатели
- От быстродействия привода зависит скорость открытия/закрытия заслонки
1 Совет: Нужен ли пружинный возврат?
Возвратная пружина нужна в приводах систем пожарной безопасности, если есть риск задымления, отравления угарным газом, который при горении распространяется через вентиляционную систему. У моделей приводов с возвратной пружиной, таких как электроприводы серии Belimo BFL и Belimo cерии BFN, гарантировано закрытие заслонки за 20 секунд.

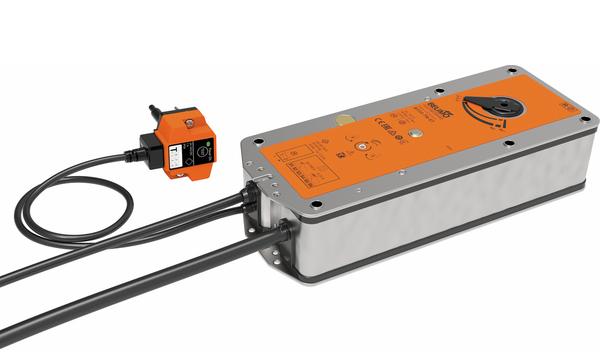

Выбирайте приводы с пружинным возвратом для систем отопления, в которых есть риск промерзания теплообменника. Часто, если дымоход не перекрыт, при низких температурах вода в теплообменнике за ночь полностью замерзает. Нужно закрытие дымохода или перекрытие клапана притока воздуха. Для этих целей лучше выбирать модель с регулируемым временем закрытия заслонки, как в электроприводах серии Belimo BF.
Для систем отопления важно подбирать приводы, которые могут работать при высоких температурах, такие как модели серии Belimo BLE или Belimo cерии BE.
Если нужен постоянный приток свежего воздуха, то обратите внимание на модели приводов без пружинного возврата.
2 Совет: Как выбрать управление приводом
Приводы могут работать в нескольких режимах. Когда нужно просто открыть или закрыть воздушную заслонку без регулировки угла поворота, подойдут двухпозиционные приводы. Например, если надо один раз открыть заслонку дымохода зимой и закрыть весной, то вполне подойдет обычный механический привод с ручным управлением.
Есть и автоматические двухпозиционные приводы, например, Belimo BR24-F-ST. При включении электропитания, привод срабатывает на открытие, при отключении – на закрытие. Такой режим подойдет для дымоходов, систем вентиляции частных домов.
Трехпозиционное управление стоит выбирать для коммерческих объектов, крупных загородных домов. 3-х позиционный режим позволяет переводит заслонку в промежуточное (среднее) положение, кроме варианта открыто и закрыто. С этим типом управления можно поворачивать заслонку на любой желаемый угол открытия/закрытия.
Если надо регулировать скорость потока воздуха с более точными настройками, то выбирайте трехпозиционный режим работы привода.
Оптимальный выбор – универсальное плавное модулируемое управление, как в модели Belimo NM24P-MF. Подходит для всех вентиляционных систем. При помощи контроллера можно регулировать работу привода, угол поворота в режиме реального времени – дистанционно. С модулируемым приводом можно настраивать угол поворота заслонки от 5 до 90 градусов в нужные промежутки времени. Например, в приводах Belimo cерии TMC угол поворота заслонки регулируется от 5 до 95 градусов.
3 Совет: Как подобрать нужный крутящий момент привода
Величина крутящего момента показывает, какого размера заслонку сможет повернуть электропривод. При расчете крутящего момента, важно помнить, что закрытию и открытию заслонки будет препятствовать поток встречного воздуха.
При выборе крутящего момента, кроме размеров заслонки и давления воздуха в вентканале, надо учитывать конструкцию самой заслонки. Для поворота хорошо герметизированных клапанов, с уплотнителями, требуется больше усилия, значит нужен больший крутящий момент привода, как у модели Belimo GM24G-SR-T (крутящий момент 40 Нм).
При высоком давлении и большой скорости подачи воздуха, нужно выбирать приводы с большим показателем крутящего момента.
Если расчеты выполнить сложно, то просто подбирайте привод с крутящим моментом на 40 – 50% больше, чем требуется, по техническим характеристикам воздушной заслонки.
4 Совет: Что надо учесть, при выборе привода заслонки
При выборе, надо смотреть на характеристики управляющего приводом контроллера и требования по электропитанию подключаемого привода. Все модели сервоприводов выпускаются в двух вариантах питания от электросети: 24В или 220 В.
Этот параметр нужен, чтобы подобрать нужный привод по размеру штока, для подключаемого к нему напрямую клапана. Длины поршня должно быть достаточно, чтобы подсоединить оборудование.
Если нужно постоянно контролировать полное открытие и закрытие заслонки в автоматическом режиме, то стоит выбирать приводы с концевыми переключателями.
Когда привод полностью открывает или закрывает заслонку, концевой выключатель посылает сигнал на управляющий контроллер. Такой контроль помогает постоянно следить за состоянием заслонки. Есть модели приводов с одним или двумя концевыми выключателями. Большой выбор таких конструкций приводов представлен в серии Belimo SFA и Belimo NF.
Быстродействие показывает, за какое время привод полностью откроет или закроет заслонку. Чем быстрее срабатывает электропривод, тем точнее настройки. Есть возможность точно и быстро регулировать степень открытия и закрытия вентиляционного канала с центрального контроллера автоматики. Ускоренные модели, как Belimo SMD24A, позиционируются за 20 секунд,
Если надо регулировать подачу воздуха более плавно, то подбирайте модель с медленным или модулируемым по скорости закрытием/открытием, как привод Belimo LMQ24A, который позиционируется за 150 секунд. Быстродействие привода подбирается для каждого оборудования индивидуально.
