Работа приточно-вытяжной вентиляции, систем дымоудаления и кондиционирования воздуха сопряжена с периодическим изменением пропускной способности воздуховодов. Требуемый расход воздуха обеспечивают регулированием размеров проходного сечения. В случае необходимости, воздушный поток полностью перекрывают. Делают это с помощью дроссель-клапана – устройства, также известного под названием «воздушная заслонка».
Управление положением дроссельного клапана выполняют вручную или с использованием электропривода. Установка приводного устройства автоматизирует процесс регулирования, обеспечивая своевременное открытие, закрытие или позиционирование створчатой лопатки. Электропривод выступает в качестве исполнительного механизма, приводимого в действие с помощью средств управления.
В статье остановимся на отдельном типе приводов воздушных заслонок – устройстве с возвратной пружиной.
Основные характеристики и их отображение в маркировке
Ключевая характеристика электропривода дроссельного клапана – крутящий момент. Это то поворотное усилие, которое развивает устройство для поворота лопатки. Соответственно, значение моментной величины указывается в маркировке в первую очередь. Как именно это делается, каждый производитель определяет своим заводским стандартом.
На примере электроприводов с пружинным возвратом швейцарского бренда Belimo разберем способ их обозначения. В зависимости от параметров крутящего момента, производитель принял следующую кодировку: T (2 Н·м), L (4 Н·м), N (10 Н·м), S (20 Н·м) и E (30 Н·м).
Согласно данным, представленным компанией, приводы могут управлять лопатками со следующими размерами: 0.5, 0.8, 2.0, 4.0 и 6.0 м2, соответственно. Эти величины усреднены и получены с учетом обычных условий эксплуатации, поэтому служат только для первичной ориентации при выборе изделия. Итоговый вариант привода определяется индивидуальным расчетом.
Если модель выполнена со встроенным пружинным механизмом, на это указывает буква «F», вторая в наименовании изделия. Далее в обозначении привода приводят информацию о скорости его срабатывания, но только в том в случае, когда она отличается от стандартной, равной 150 секунд. Доступны следующие оптимизированные варианты: С (ускоренный, 35 с), Q (очень быстрого срабатывания, 2,5–9 с) и D (быстрый, 20 с).
Важный электрический параметр каждого электропривода – это напряжение, на которое он рассчитан. Поэтому следующими в маркировке модели приводят эти данные: 24 или 230 В. Отсутствие каких-либо цифр указывает на универсальное электропитание.
Для наглядности, на примере модели с пружинным возвратом Belimo EF24A-MP разберем всю кодировку:
- «Е» – привод развивает момент 30 Н·м
- «F» – предусмотрена возвратная пружина
- «24» – модель рассчитана на питание 24 В переменного / постоянного напряжения
- «А» – привод нового поколения
- «МР» – версия с возможностью подключения к сети MP-Bus.

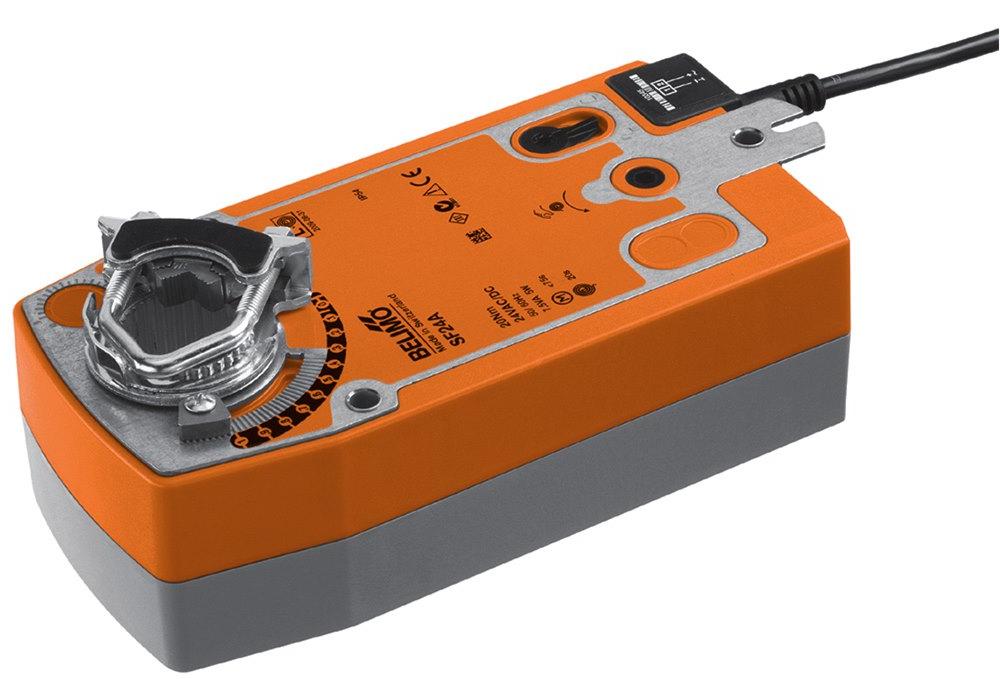

Наличие других особенностей модели также кодируется в ее названии. Например, у привода Belimo EF24A-SR-S2 предусмотрено плавное регулирование 0…10 В («SR») и 2 встроенных вспомогательных переключателя («S2»). А привод Belimo EF24A-MF имеет возможность параметризации («MF»).
Ознакомившись с принципом заводской маркировки, можно легко ориентироваться в каталоге и значительно ускорить выбор подходящей модели.
Принцип работы привода с пружинным возвратом
Электрический привод со встроенным пружинным механизмом работает следующим образом. При поступлении сигнала на поворот лопатки в определенное положение, электродвигатель начинает поворачивать запорный элемент. В момент его поворота, одновременно происходит взвод пружины. Другими словами, пружина постепенно приходит в напряженное состояние, накапливая потенциальную энергию.
Когда лопатку необходимо установить в обратное положение, подача напряжения прекращается и электродвигатель обесточивается. Отсутствие удерживающего усилия приводит к тому, что подвижный элемент воздушной заслонки возвращается в изначальное положение, за счет использования энергии, накопленной ранее в пружинном механизме.
Приводы дроссель-клапанов со встроенной возвратной пружиной также получили название устройств с охранной функцией. Это связано со способностью приводных механизмов быстро срабатывать, в случае внезапного отключения питания. Свойство самопроизвольно управлять заслонкой широко используют в защитных целях. Например, в центральном кондиционере во избежание проникновения через заслонку внешнего морозного воздуха на теплообменник.
Существует еще один тип электроприводов для автоматического управления воздушными заслонками, у которых нет пружинного механизма, но они работают по схожему принципу и также выполняют охранную функцию. Это решения с предустановленными конденсаторами, такие как Belimo GK24A-1. Накопитель энергии заряжается в момент перемещения привода, а при отключении напряжения служит источником электроэнергии и обеспечивает переход створчатой лопатки в охранную позицию.
Принцип действия электропривода с возвратной пружиной отличается от работы обычного приводного устройства, не оснащенного пружинным механизмом. Наглядный пример такого решения – модель Belimo LM24A-TP. В подобных приводных механизмах положение регулирующей лопатки дроссельного клапана изменяется только электродвигателем. Это означает, что на привод напряжение должно подаваться постоянно.
Когда устанавливают привод с возвратной пружиной
Электропривод воздушных заслонок с функцией пружинного возврата предназначен в первую очередь для использования в составе решений по безопасности. Способность срабатывать при отключении питания, делает эти приводные устройства практически безальтернативным вариантом для управления противопожарными клапанами, а также клапанами в системах дымоудаления.
Кроме этого, электроприводы с возвратной пружиной предназначены для регулирования положения лопаток в заслонках, обеспечивающих охранные функции в системах кондиционирования воздуха и приточно-вытяжной вентиляции. Например, чтобы обеспечить защиту от замораживания. Также этот тип устройств используется в системах обработки и подготовки воздуха, в том числе в строительстве и зданиях различного назначения.
